В рамках работ по модернизации оборудования котлоагрегата была произведена поставка и наладка комплектного шкафа СЧРП-8-4В0004 для управления асинхронными электродвигателями пылепитателей мощностью 3кВт.

Пылепитатели предназначены для подачи и дозирования угольной пыли к горелкам котла. Дозирование осуществляется посредством регулирования скорости вращения электродвигателя пылепитателя. На котле установлено 8 пылепитателей, которые объединены в две группы по 4 штуки в каждой. Регулирование скорости приводов групповое.

Внедрение шкафа управления пылепитателями СЧРП-8-4В0004 обеспечивает:

· регулирование скорости вращения электродвигателей в соответствии с сигналом внешнего регулятора;

· регулирование скорости вращения электродвигателей вручную;

· групповое и индивидуальное управление электродвигателями;

· плавный пуск и останов электродвигателей;

· повышение качества дозирования топлива в котлоагрегат;

· улучшение управления технологическим процессом и параметров работы котлоагрегата;

· уменьшение эксплуатационных расходов на ремонт электродвигателей;

повышение надёжности работы котлоагрегата.

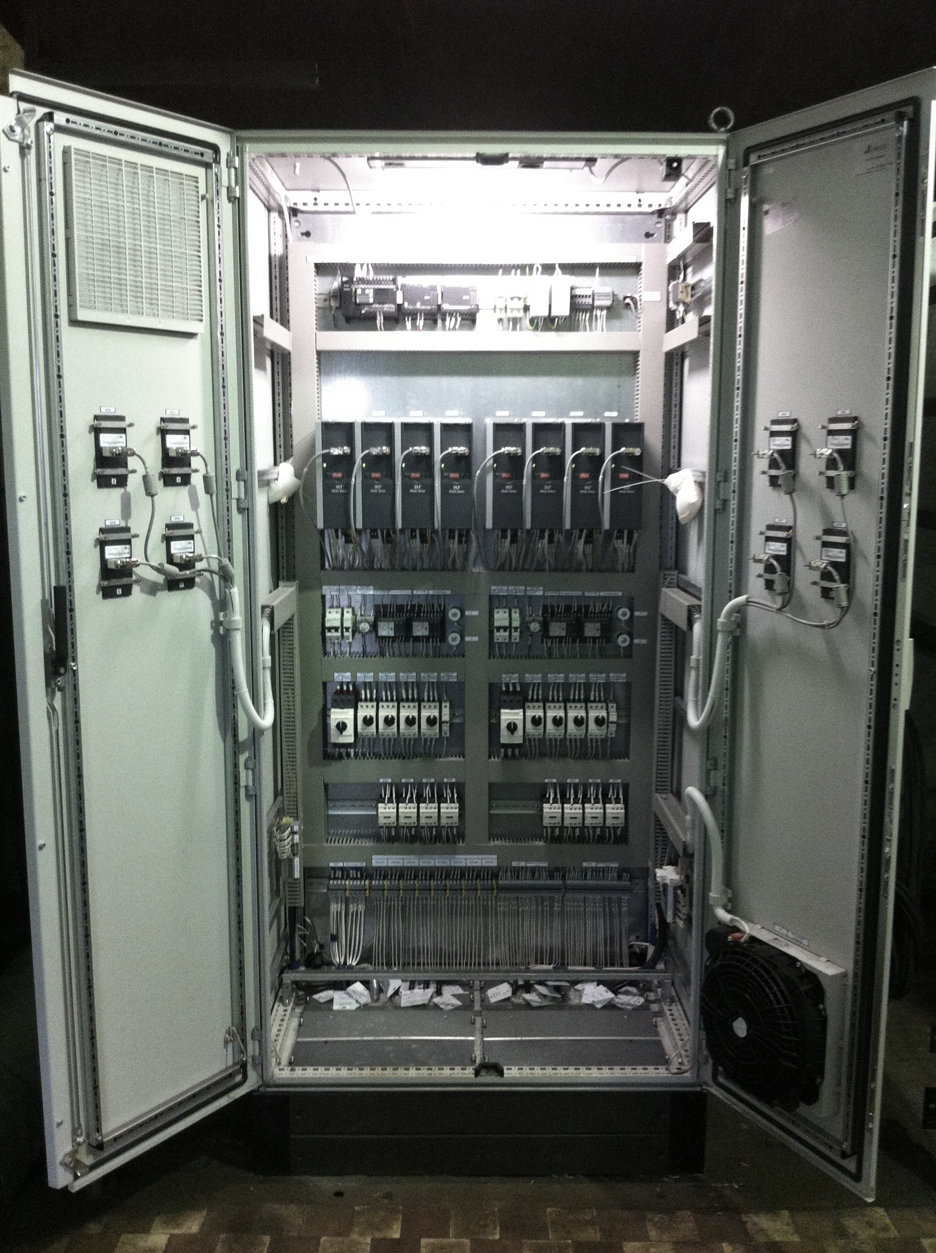

В процессе модернизации оборудовании была произведена замена устаревших электродвигателей постоянного тока на асинхронные электродвигатели со степенью защиты IP54. Для управления электродвигателями пылепитателей был разработан, изготовлен, поставлен и налажен шкаф управления пылепитателями СЧРП-8-4В0004. Шкаф выполнен на базе системы частотно-регулируемого привода для общепромышленных применений серии СЧРП-В. Конструктивно шкаф изготовлен на базе электротехнического шкафа серии TS8 (Rittal, Германия) одностороннего обслуживания, типоразмера 1000x600x2000 мм (ШхГхВ), со степенью защиты IP54. Для управления электродвигателями пылепитателей в шкафу были установлены 8 частотных преобразователей (ПЧ). Алгоритмы управления пылепитателями реализованы на базе программируемого логического контроллера. Мониторинг состояния ПЧ в дистанционном режиме осуществляется оператором посредством ЖК-панели с сенсорным управлением через сетевой интерфейс RS-485 (протокол Modbus RTU).
