СЧРП

СЧРП – это типовое изделие серийного выпуска ООО «НПФ «Ракурс», изготавливаются по TУ 3431.-001-27 462912-2012 и имеют сертификат соответствия ГОСТ Р.

Серия шкафов СЧРП-А предназначена для ручного и автоматического управления одним или несколькими электродвигателями насосов и вентиляторов, механизмов систем ОВК (HVAC).

Шкафы серии СЧРП-B обеспечивают управление как асинхронных, так и синхронных электродвигателей механизмов общепромышленного применения, таких как подъемно-транспортное оборудование, конвейеры, смесители, компрессоры, питатели, а также в высокоточных применениях управления движением.

Гибкость и функциональность систем СЧРП позволяет использовать их для управления как одиночными приводами, так и сложной взаимосвязной или многоосевой системой приводов.

ДОКУМЕНТАЦИЯ

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Конструктивное исполнение:

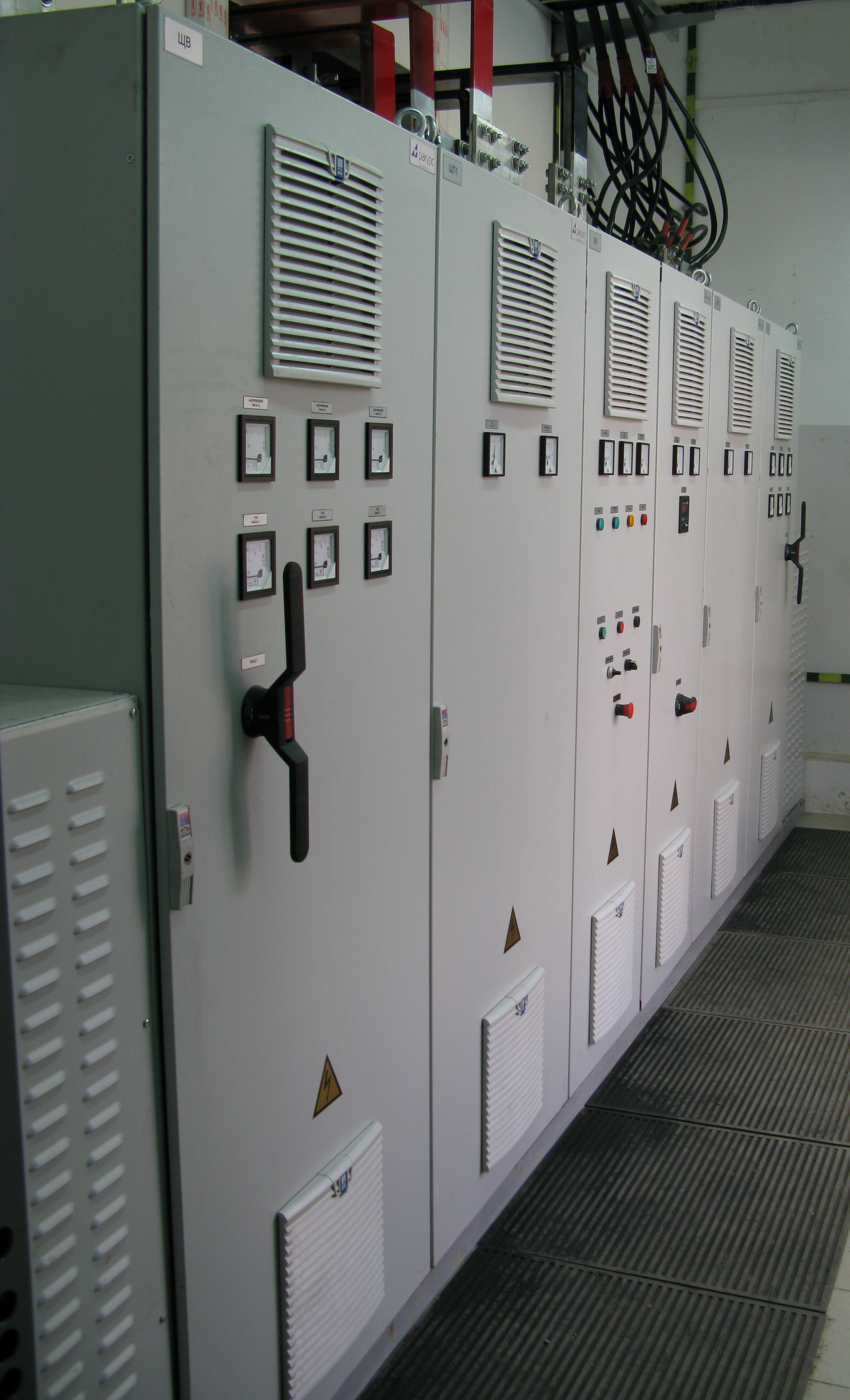

Системы управления СЧРП на базе частотно-регулируемого электропривода представляют собой низковольтные комплектные устройства шкафного исполнения для настенного или напольного монтажа.

Шкафы СЧРП конструктивно изготавливаются на элементной базе Rittal (Германия) со степенью защиты до IP54 (по ГОСТ 14254-96), что позволяет устанавливать их в запыленных помещениях или там, где присутствуют брызги, падающие в любом направлении к шкафу. Ввод кабеля осуществляется сверху или снизу через гермовводы. Шкафы стандартно оснащаются системой освещения и системой поддержания внутри оптимального микроклимата.

На двери в зависимости от необходимости устанавливаются органы управления и сигнализации: кнопки, сигнальные лампы, ключи, панель управления и параметрирования ПЧ.

В качестве устройств автоматики, а также силовых защитных и коммутационных аппаратов используется номенклатура ведущих мировых производителей Omron, ABB, Schneider-Electric, Siemens и др.

Функциональные возможности СЧРП:

Плавный запуск, реверсирование, плавный останов и регулирование частоты вращения электродвигатлей;
Регулирование параметров технологических процессов (перепада давления, давления, разрежения, расхода, температуры и т.д.) за счет изменения частоты вращения электродвигателя;
Встроенные специальные функции для насосов, вентиляторов, чиллеров, компрессоров, используемых в системах отопления, вентиляции и кондиционирования (каскадный контроллер, обнаружение «сухого хода» насоса, обрыв ремня, чередование двигателей, спящий режим и т.п.);
Встроенные специальные функции синхронизации, позиционирования, намотки и пр.
Встроенные защитные функции электродвигателя;
Местное или дистанционное управление;
Мониторинг параметров и управление от АСУ ТП с использованием стандартных протоколов связи (Modbus, Profibus, Ethernet, Profinet и пр.).

По требованию Заказчика шкаф СЧРП может быть оснащен программируемым логическим контроллером, реализующим алгоритмы управления, а также ЖК-терминалом с сенсорным или кнопочным управлением для организации человеко-машинного интерфейса.

Преимущества использования шкафов серии СЧРП:

Экономия потребляемой электроэнергии за счет применения преобразователей частоты со специальным адаптивным алгоритмом энергосбережения;
Низкая чувствительность к нестабильности напряжения и частоты питающей сети;
Высокий КПД и коэффициент мощности;
Надежность, неприхотливость в обслуживании;
Сокращение эксплуатационных расходов и времени простоя на вынужденные ремонты;
Снижение нагрузки на энергетическую инфраструктуру предприятия (броски тока и просадки напряжения) вследствие плавного пуска электродвигателей (ограничение пусковых токов);
Продление срока службы механических частей агрегатов за счет плавного пуска;
Гибкое управление за счет простоты перенастройки параметров технологического процесса, экономия времени при настройке;
Повышение качества технологических производственных процессов за счёт высокоточного поддержания требуемых параметров.

СПЕЦИФИКАЦИЯ

Пример структурного кода:

СЧРП-2K-4A0022-BL2

СЧРП – система частотно-регулируемого электропривода;

2К – управление от ПЧ 2-мя электродвигателями по схеме с каскадным включением;

4 – напряжение питания электродвигателей до 400В;

А – насосное применение;

0022 – мощность электродвигателей 22кВт;

B – байпасная схема питания в обход преобразователя частоты;
L2 – на выходе ПЧ установлен дроссель (du/dt фильтр).

ПРИМЕНЕНИЕ

Типовые применения:

Шкафы управления насосами (Пример>>)
Шкафы управления дымососами(Пример>>)
Шкафы управления дутьевыми вентиляторами(Пример>>)
Системы отопления, вентиляции и кондиционирования(Пример>>)
Подъемно-транспортное оборудование (Пример>>)
