ПУБЛИКАЦИИ ПРИМЕНЕНИЕ УСТРОЙСТВ ПЛАВНОГО ПУСКА DANFOSS НА ОБЪЕКТАХ ГИДРОЭНЕРГЕТИКИВ связи с активной модернизацией гидроэлектростанций и продолжающимся освоением мирового гидроэнергетического потенциала, в проектируемых системах управления технологического оборудования ГЭС необходимо применять новые инженерные решения и использовать для их реализации современную техническую базу. Любой объект гидроэнергетики включает в себя технологические установки, имеющие в своем составе асинхронные двигатели широкого диапазона мощностей, в основном, это насосное оборудование. ООО «НПФ «Ракурс» еще в 2005 году, с момента заключения договора на поставку и пуско-наладку систем управления для Саяно-Шушенской ГЭС, начала активное внедрение систем с устройствами плавного пуска (софтстартеров) в проекты для объектов такого типа.
Рис.1 Саяно-Шушенская ГЭС
Использование устройств плавного пуска (УПП) для управления асинхронными двигателями позволило:
Благодаря возможности аналогово-дискретного обмена и наличию сетевого интерфейса, УПП достаточно просто интегрируется в общую автоматизированную систему управления, появляется возможность отслеживать параметры работы двигателя.
Устройства плавного пуска Danfoss Системы управления технологическим оборудованием ГЭС производства “НПФ “Ракурс” комплектуются устройствами плавного пуска Danfoss серий MCD200 и MCD3000, имеющими следующие функциональные возможности и характеристики:
УПП MCD201 управляет асинхронным двигателем в режиме плавного нарастания напряжения (одна из фаз подключается к двигателю “напрямую”), не имеет обратной связи по току. Пуск/останов двигателя осуществляется дистанционно (с помощью дискретных входов).

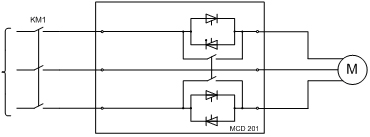

Рис.2 Устройство MCD 201 УПП MCD202 отличается от MCD201 наличием обратной связи по току двигателя и другим принципом управления пуском двигателя – регулирование тока в замкнутой цепи.

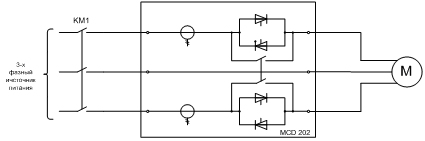

Рис.3 Устройство MCD 202 В отличие от аналогового УПП серии MCD200 и MCD3000 (рис.4) являются цифровыми, имеют панель управления с дисплеем, с помощью которой устанавливаются параметры двигателя, кратность пускового тока и т.д. Цифровая панель управления позволяет также осуществлять запуск/останов двигателя, наблюдать за параметрами работы системы (индикация ошибок, ток двигателя). MCD3000 осуществляет контроль всех трех фаз подаваемого на двигатель тока, как и MCD202 регулирует ток в замкнутой цепи. Такой подход с применением токовых трансформаторов позволяет более точно регулировать пусковой ток, и передавать его значение другим компонентам АСУТП по протоколу последовательной связи.

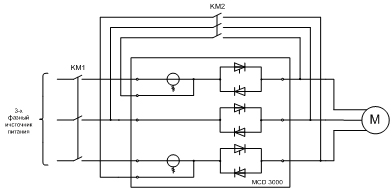

Рис. 4 Устройство MCD3000 Применение УПП возможно как с линейным контактором (KM1 на Рис.2..4), так и без него, в зависимости от стандартов предприятия на котором устанавливается система. Наличие контактора обеспечивает более надежную изоляцию двигателя от сети силового питания при отключенном состоянии прибора. Необходимо учитывать, что при использовании УПП серии MCD200, одна из фаз подается от сети на двигатель “на прямую”, т.е. двигатель находится под напряжением даже после остановки. В таком случае, лучше использовать линейный контактор. Так же, разомкнутый контактор позволяет защитить тиристоры от повреждения при наличии скачков напряжения в сети.
Описание решений Комплектные шкафы с устройствами плавного пуска проектируются и комплектуются в соответствии с техническим заданием заказчика. В базовом варианте, комплектные шкафы выполняются на основе конструктивов Rittal серии TS8 со степенью защиты IP54 и независимой системой вентиляции. Схемой предусмотрено использование линейных и обходных контакторов. На дверях шкафов установлены приборы индикации режимов работы и органы управления. Для использования УПП в системах с распределенными структурами, предусмотрено их управление по ряду сетевых интерфейсов, таких как Modbus, Profibus DP и т.д.

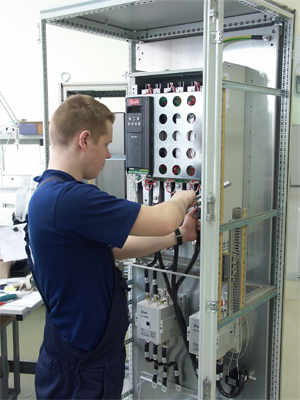

Рис.5 Производство шкафа с устройством плавного пуска MCD3000 При выполнении работ по модернизации АСУ ТП Загорской ГАЭС, Майнской и Саяно-Шушенской ГЭС специалистами “НПФ “Ракурс” шкафы с УПП классифицированы по типам: ШНС — предназначены для управления насосами, обеспечивающими циркуляцию дистиллята для охлаждения обмоток статоров. ШМНУ — предназначены для управления насосами маслонапорной установки, которые обеспечивают заданное давление и уровень масла в гидроаккумуляторах. ШВД – предназначены для управления двигателями воздуходувок, обеспечивающих подачу воздуха для вытеснения воды из-под рабочих колес в режиме синхронного компенсатора.

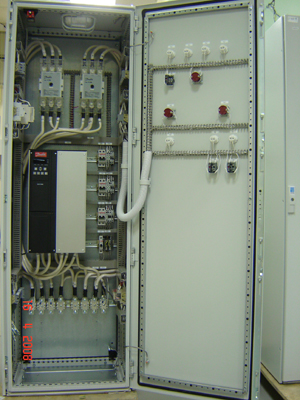

Рис.6 Шкаф ШВД С 2004 года, являясь официальным сервисным партнером и интегратором по приводной технике Danfoss, НПФ «Ракурс» сумела накопить достаточный опыт ее внедрения и обслуживания. По вопросам изготовления комплектных шкафов с устройствами плавного пуска, а также обслуживания приводной техники Danfoss обращайтесь в департамент электропривода ООО “НПФ “Ракурс”.
